giá cạnh tranh nsk FH502510 vòng bi cuộn kim đẩy
Mô tả ngắn gọn của vòng bi cuộn kim đẩy:
Lối xích cuộn kim đẩy là một loại vòng xích cuộn kim với một lồng. Chúng nhỏ gọn và cung cấp dung lượng tải lớn và tốc độ giới hạn cao.bao gồm thép ép chính xác, hướng dẫn các con lăn chính xác. Cánh lồng cứng bề mặt cung cấp khả năng chống mòn và sức mạnh vượt trội.
Đặc điểm
1Thiết kế nhỏ gọn
2. chống mòn và rất cứng
3. kinh tế
4.đơn giản xử lý

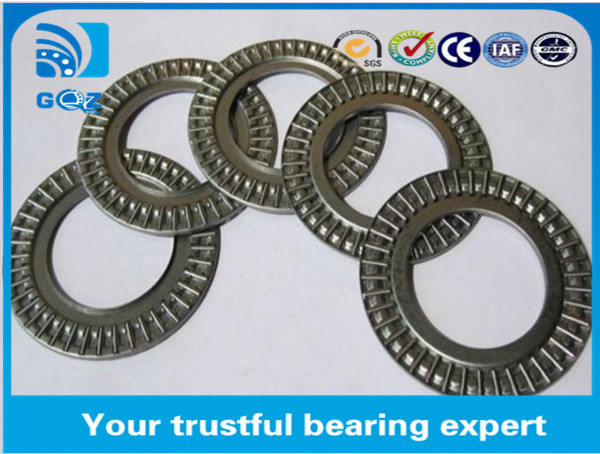

Một bức ảnh chụp của vòng bi cuộn kim đẩy FH502510
| Mô hình vòng bi | FH502510 |
| Kích thước | 25.6*42.6*3.51mm |
| Đánh giá tải cơ bản | Cr:8650N Cor:41000N |
| Tiêu chuẩn chất lượng | vượt qua tiêu chuẩn ISO 9001: 2008 |
| Đặt chính xác | P0,P6,P5,P4 |
| Ngày giao hàng | Hàng hóa sẵn sàng và hàng tồn kho trong vòng 3-5 ngày |
Loại vòng bi
Đối với vòng bi inch, số kích thước được thể hiện bằng số nguyên trong đơn vị 1/16.Máy rửa đường đua có sẵn để sử dụng khi bề mặt đường đua không thể được làm cứng bằng cách xử lý nhiệt và nghiền đến kết thúc thích hợp.
Bảng 1 Hình dạng vòng bi
| Mã | Mô tả |
| FNTA |
Các bộ lồng và cuộn dây cho vòng bi cuộn kim đẩy |
| ZNTA | |
| NTA | |
| FA | |
| FG(K Series) |
Loại tích hợp với máy rửa đường đua Máy giặt đường đua, kiểu JK ((với sườn bên ngoài) |
| FG(F Series) |
Loại tích hợp với máy rửa đường đua Máy giặt đường đua loại JF (với sườn bên trong) |
| FH |
Loại tích hợp với máy rửa đường đua Máy giặt đường đua, kiểu JK + kiểu JF |

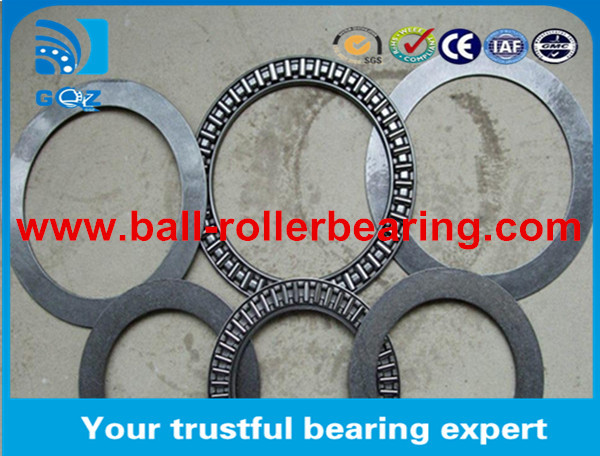

Các loại máy giặt đường đua được sử dụng cho các bộ lồng và cuộn trong vòng bi cuộn kim đẩy được hiển thị.
Talbe 2 Máy rửa đường đua cho vòng bi cuộn kim đẩy
| Biểu tượng hình dạng | Mô tả |
|
FTRA,FTRB,FTRC,FTRD, FTRE,TRA,TRB,TRC,TRD,TRE, JDU, JD |
Máy giặt đường đua không có sườn |
Số kỹ thuật:
Danh sách vòng bi cuộn kim đẩy dòng AKX:
| Chiều kính trục | Đặt tên | Kích thước Boudary | Chỉ số tải cơ bản | Giới hạn tốc độ | Besring | |||||
| d | D | Dw | Cr Dynamic | Cor Static | Dầu | Máy giặt | Chân khóa. Máy giặt | Cánh máy giặt | ||
| mm | mm | N | rpm | |||||||
| 4 | AXK0414TN | 4 | 14 | 2 | 4380 | 7500 | 18000 | AS 0414 | - | - |
| 5 | AXK0515TN | 5 | 15 | 2 | 4680 | 9100 | 17000 | AS 0515 | - | - |
| 6 | AXK0619TN | 6 | 19 | 2 | 6740 | 15400 | 16000 | AS 0619 | - | - |
| 8 | AXK0821TN | 8 | 21 | 2 | 7750 | 19000 | 15000 | AS 0821 | - | - |
| 10 | AXK1024 | 10 | 24 | 2 | 9150 | 24500 | 14000 | AS 1024 | - | - |
| 12 | AXK1226 | 12 | 26 | 2 | 9860 | 28600 | 13000 | AS 1226 | - | - |
| 15 | AXK1528 | 15 | 28 | 2 | 11200 | 35500 | 11000 | AS 1528 | GS 811 02 | WS 811 02 |
| 17 | AXK1730 | 17 | 30 | 2 | 11800 | 38600 | 10000 | AS 1730 | GS 811 03 | WS 811 03 |
| 20 | AXK2035 | 20 | 35 | 2 | 12900 | 45600 | 8500 | AS 2035 | GS 811 04 | WS 811 04 |
| 25 | AXK2542 | 25 | 42 | 2 | 13800 | 67800 | 7000 | AS 3542 | GS 811 05 | WS 811 05 |
| 30 | AXK3047 | 30 | 47 | 2 | 15600 | 69500 | 6000 | AS 3047 | GS 811 06 | WS 811 06 |
| 35 | AXK3552 | 35 | 52 | 2 | 16900 | 80100 | 5500 | AS 3552 | GS 811 07 | WS 811 07 |
| 40 | AXK4060 | 40 | 60 | 3 | 27500 | 113500 | 4700 | AS 4060 | GS 811 08 | WS 811 08 |
| 45 | AXK4565 | 45 | 65 | 3 | 29050 | 127600 | 4300 | AS 4565 | GS 811 09 | WS 811 09 |
| 50 | AXK5070 | 50 | 70 | 3 | 31500 | 138000 | 3900 | AS 5070 | GS 811 10 | WS 811 10 |
| 55 | AXK5578 | 55 | 78 | 3 | 37400 | 185000 | 3500 | AS 5578 | GS 811 11 | WS 811 11 |
| 60 | AXK6085 | 60 | 85 | 3 | 43900 | 232500 | 3200 | AS 6085 | GS 811 12 | WS 811 12 |
| 65 | AXK6590 | 65 | 90 | 3 | 45800 | 254600 | 3000 | AS 6590 | GS 811 13 | WS 811 13 |
| 70 | AXK7095 | 70 | 95 | 4 | 53600 | 254400 | 2900 | AS 7095 | GS 811 14 | WS 811 14 |
| 75 | AXK75100 | 75 | 100 | 4 | 54500 | 264600 | 2700 | AS 75100 | GS 811 15 | WS 811 15 |
| 80 | AXK80105 | 80 | 105 | 4 | 55600 | 278500 | 2600 | AS 80105 | GS 811 16 | WS 811 16 |
| 85 | AXK85110 | 85 | 110 | 4 | 57500 | 28800 | 2400 | AS 85110 | GS 811 17 | WS 811 17 |
| 90 | AXK90120 | 90 | 120 | 4 | 72500 | 401000 | 2300 | AS 90120 | GS 811 18 | WS 811 18 |
| 100 | AXK100135 | 100 | 135 | 4 | 90500 | 559500 | 2000 | AS 100135 | GS 811 20 | WS 811 20 |
| 110 | AXK110145 | 110 | 145 | 4 | 96500 | 617500 | 1900 | AS 110145 | GS 811 22 | WS 811 22 |
| 120 | AXK120155 | 120 | 155 | 4 | 101500 | 679600 | 1700 | AS 120155 | GS 811 24 | WS 811 24 |
| 130 | AXK130170 | 130 | 170 | 5 | 132400 | 838900 | 1600 | AS 130170 | GS 811 28 | WS 811 26 |
| 140 | AXK140180 | 140 | 180 | 5 | 137200 | 899600 | 1500 | AS 140180 | GS 811 30 | WS 811 28 |
| 150 | AXK150190 | 150 | 190 | 5 | 142800 | 959000 | 1400 | AS 150190 | GS 811 32 | WS 811 30 |
| 160 | AXK160200 | 160 | 200 | 5 | 147600 | 1015000 | 1300 | AS 160200 | GS 811 32 | WS 811 32 |
