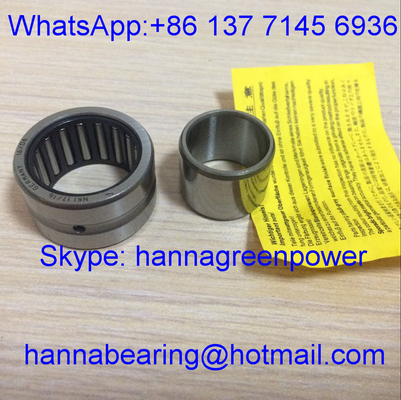

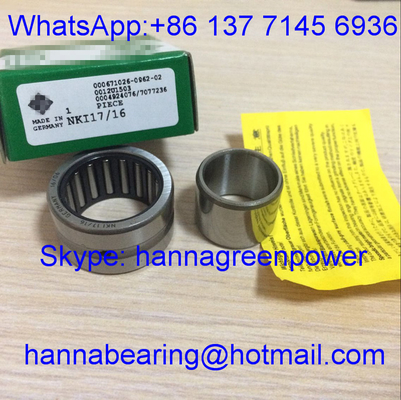

NKI17/16-XL / NKI17-16 Loại công việc nhẹ Xích kim nhỏ với lỗ dầu 17 * 29 * 16 mm

NKI17/16-XL và NKI17-16 là vòng bi cuộn kim cúp kéo hàng đơn mét hoàn chỉnh với vòng bên trong được gia công rắn, kích thước lõi thống nhất Fw = 17mm, đường kính bên ngoài D = 29mm, chiều rộng tổng thể C = 16mm.Hai số phần tương ứng với cấu trúc vật lý giống nhau, XL là viết tắt của phiên bản sản xuất tối ưu hóa hạng nhẹ tiêu chuẩn.

Dòng NKI này tích hợp lồng thép mỏng được dán và sắp xếp cuộn kim dày đặc, cung cấp công suất tải tâm cực cao trong không gian lắp đặt tâm cực hẹp.Khớp với chính xác đai bên trong rắn tránh độ cứng cao kết thúc nghiền trên trục kết hợpMở cả hai đầu thiết kế hỗ trợ tiện lợi tái bôi trơn và phân tán nhiệt tuyệt vời, chỉ chịu được tải trọng quang quang tinh khiết.Được sử dụng rộng rãi cho hộp số nhỏ, máy móc dệt may, các thành phần quay tự động hóa, máy bơm thủy lực nhỏ và các bộ truyền tải công nghiệp nhẹ với các hạn chế không gian quang cực nghiêm ngặt.

Nhận một báo giá trong vòng 24 giờ cho dự án của bạn

Fw (trình lắp ráp kim đường kính bên trong): 17 mm
Lỗ hổng vòng trong d: 17 mm
Chiều kính bên ngoài D: 29 mm
Chiều rộng tổng thể C: 16 mm
Cấu trúc: Vòng nắp kim cốc kéo một hàng với vòng bên trong rắn có thể tách
Vật liệu: Cốc kéo, cuộn kim và vòng bên trong GCr15 thép chứa crôm carbon cao
Bộ giữ: Chuồng thép cacbon đóng dấu
Phân khơi phóng xạ tiêu chuẩn: Phân khơi bình thường CN
Chất béo tham chiếu giới hạn tốc độ xoay: 14800 r/min
Tốc độ quay giới hạn dầu bôi trơn: 18600 r/min
Châm tối thiểu r: 0,5 mm
Chọn bề mặt trục chỉ cần hoàn thiện thông thường mà không cần làm cứng

Phiên bản sản xuất tiêu chuẩn trọng lượng nhẹ tối ưu, dữ liệu tải và kích thước nhất quán
Trọng lượng động Cr: 10200 N
Trọng lượng tĩnh Cor: 15400 N
Trọng lượng ròng: 0,022 kg

Mô hình tiêu chuẩn cơ bản cùng kích thước phác thảo và các thông số tải như phiên bản XL
Trọng lượng động Cr: 10200 N
Trọng lượng tĩnh Cor: 15400 N
Trọng lượng ròng: 0,022 kg
Các bản vẽ kích thước đầy đủ và dữ liệu tải kỹ thuật đầy đủ của hai mô hình có sẵn theo yêu cầu của khách hàng.

1. Nhẫn bên trong rắn được gia công chính xác, loại bỏ quá trình nghiền độ cứng cao cho trục phù hợp, giảm hiệu quả chi phí sản xuất trục và chu kỳ chế biến
2. Ultra-mỏng đường kính cắt ngang giảm đáng kể thiết bị đường kính chiếm đóng không gian, hoàn hảo cho thiết kế cấu trúc truyền tải nhỏ gọn
3. Định dạng đồng bộ cuộn kim dày đặc mang lại độ cứng tâm tuyến vượt trội và khả năng tải trọng, hoạt động liên tục tốc độ trung bình ổn định dưới tải trọng tác động xoay chiều nhẹ
4. Chuồng thép mỏng được đóng dấu phân chia đồng đều các con lăn kim, mất ma sát thấp, phân tán nhiệt tốt và hiệu suất cán trơn tru cho hoạt động không ngừng thiết bị chu kỳ dài
5. Thiết kế cùng kích thước với số phần kép tạo điều kiện tiêu chuẩn mua sắm và thay thế khác nhau của khách hàng toàn cầu
6. Các tùy chọn có thể tùy chỉnh bao gồm các niêm phong cao su tiếp xúc 2RS hai mặt, khoảng cách phóng xạ C3 mở rộng, cốc kéo chống rỉa thép không gỉ,Đánh dấu laser OEM và làm đầy mỡ chống mòn ở nhiệt độ cao

Hiệu quả đơn giản hóa các quy trình gia công trục truyền và kéo dài tuổi thọ của hộp số nhỏ gọn và bộ máy truyền động xoay

NKI17/16-XL / NKI17-16 bộ xích lăn vòng bên trong rắn kim được phù hợp rộng rãi cho các thiết bị công nghiệp nhỏ gọn và trung bình sau:

• Các hộp số giảm nhỏ, hộp số nhỏ, trạm chuyển động trung gian và các bộ hỗ trợ trục đầu ra
• Máy dệt vải, máy in máy nhỏ, đơn vị quay cuộn căng
• Thiết bị tự động hóa bộ phận quay cam và các thành phần hỗ trợ trượt tuyến tính nhỏ
• Máy bơm dầu thủy lực hạng nhẹ, lõi van vi nhỏ, bộ trượt xoay hạng nhẹ
• Máy đóng gói nhỏ, thiết bị văn phòng và các bộ phận truyền dẫn thiết bị gia dụng
• Các bộ phận thay thế sau bán hàng cho thiết bị mang vòng xoắn bên trong bằng vòng xoắn 17mm

Giải pháp chịu tải trọng phóng xạ cao nhỏ gọn lý tưởng cho thiết bị truyền tải công nghiệp không gian phóng xạ hẹp

• 25 năm kinh nghiệm sản xuất vòng bi cuộn kim cup kéo dây chuyền bên trong rắn NKI
• Hai mô hình hoàn toàn có thể thay đổi kích thước với vòng bi tiêu chuẩn quốc tế NKI17/16 series, dung sai kích thước nhất quán và chỉ số hiệu suất tải
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ niêm phong hai mặt, vỏ thép không gỉ và tùy chỉnh độ trong đặc biệt
• Kiểm tra nghiêm ngặt toàn bộ quy trình: kiểm tra độ cứng nguyên liệu thô, độ chính xác hoàn thiện đường đua vòng tròn bên trong, sự đồng nhất của bố trí cuộn và kiểm tra chu kỳ mệt mỏi tải năng động trước khi giao hàng
• Đội ngũ kỹ thuật vòng bi chuyên nghiệp cung cấp hướng dẫn lắp đặt phù hợp với vỏ trục trong vòng 24 giờ
• Các dây chuyền lắp ráp sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn hàng không ưu đãi cho các nhà sản xuất thiết bị máy móc dài hạn

Chúng tôi tập trung vào hiệu suất tải radial nặng ổn định, tuổi thọ lâu dài và hợp tác chung lâu dài với các nhà mua công nghiệp toàn cầu

• Kiểm tra thành phần hóa học của nguyên liệu thô và độ cứng bề mặt của thép có lớp gốm GCr15
• Xác định chính xác hình thành sâu cho cốc bên ngoài, xoay và xử lý siêu kết thúc gương cho đường đua vòng bên trong rắn
• Quá trình xử lý nhiệt nhiệt độ liên tục tiêu chuẩn để ổn định căng thẳng nội bộ kim loại và cải thiện khả năng mòn
• Kiểm tra hiệu suất toàn diện: đồng nhất độ độ trơn radial, khả năng tải động/ tĩnh, trượt mượt và hiệu suất phân tán nhiệt
• Kiểm tra bộ lăn kim đồng bộ và kiểm tra lại kích thước và ngoại hình riêng biệt cho mỗi mô hình trước khi đóng gói chống rỉ sét và vận chuyển

Mỗi lô vòng bi vượt qua thử nghiệm độ bền chu kỳ quay vòng đầy đủ để đảm bảo hoạt động liên tục ổn định với tải trọng rạng nặng

Nếu bạn cần một phiên bản tối ưu hóa chất lượng cao NKI17/16-XL và NKI17-16 chuẩn ròng bên trong ròng rắn kéo cúp kim vòng bi cho hộp số nhỏ và thiết bị truyền động tự động hóa,gửi yêu cầu của bạn trực tiếp cho chúng tôi.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi nhanh chóng của nhà máy chính thức trong vòng 24 giờ
• Hướng dẫn tham số phù hợp với vỏ trục một đối một bởi các kỹ sư vòng bi chuyên nghiệp
• Các đề xuất giải pháp vòng bi tùy chỉnh bao gồm các biến thể kín 2RS kép và các tùy chọn cốc kéo chống rỉa bằng thép không gỉ
• Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng bán lẻ hỗn hợp hai mô hình

Gửi số lượng mua yêu cầu của mỗi mô hình và thiết bị môi trường làm việc để có được báo giá chính thức chi tiết

• Q1: Sự khác biệt giữa NKI17/16-XL và NKI17-16 là gì?
  A1: Cả hai đều có kích thước tổng thể, dung lượng tải và kích thước lắp đặt giống nhau; XL là hậu tố sản xuất tiêu chuẩn hóa nhẹ được tối ưu hóa cho các tiêu chuẩn mua sắm quốc tế.
• Q2: Lợi thế nào của vòng bi loạt NKI với vòng tròn bên trong?
  A2: Được trang bị vòng bên trong rắn được gia công chính xác có thể tách ra, trục ghép không cần quen và hoàn thiện, giảm chi phí chế biến trục.
• Q3: Các vòng bi kim NKI có thể chịu tải trọng trục?
  A3: Được thiết kế hoàn toàn cho tải radial, không phù hợp với các điều kiện làm việc liên tục của lực trục hai chiều.
• Q4: Chu kỳ giao hàng tiêu chuẩn của bạn cho vòng bi kim loạt NKI17 là gì?
