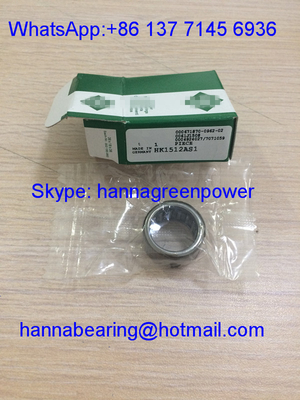

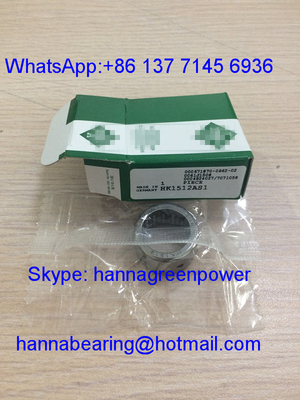

HK1512-AS1 / HK1512 Cây xích ống cuộn với lỗ dầu, 15*21*12mm

HK1512 và HK1512-AS1 là vòng bi cuộn kim cúp mở, không có vòng tròn bên trong, kích thước lõi thống nhất Fw = 15mm, đường kính trục phù hợp, đường kính bên ngoài D = 21mm,chiều rộng tổng thể C=12mm. HK series áp dụng tích hợp một mảnh đóng dấu thép mỏng bên ngoài cốc, trực tiếp nhấn vào lỗ nhiễu nhà không có vòng snap bổ sung hoặc vị trí mang để cắt các bước lắp ráp.

• HK1512: Các đầu mở đôi tiêu chuẩn mà không có tấm chắn hoặc niêm phong, phân tán nhiệt tuyệt vời, phù hợp với môi trường làm việc trong nhà sạch, khô với bảo trì bôi trơn thường xuyên;
• HK1512-AS1: Được trang bị tấm chắn kim loại không tiếp xúc bằng thép AS1 mỏng một mặt, ngăn chặn bụi thô, mảnh kim loại và mảnh vỡ lớn, không có khả năng chống ma sát để duy trì tốc độ quay cao,lý tưởng cho các xưởng chế biến khô hơi bụi mà không có nước phun.

Chuồng thép mỏng được đóng đinh phân tách đồng đều các cuộn kim dày đặc để nhận ra khả năng mang quang cao dưới đường cắt quang cực hẹp.Bề mặt trục lắp đặt phù hợp phải được dập tắt và phản chiếu được hoàn thiện đến HRC60 ∼64 để hoạt động như đường đua bên trong. Dòng này chỉ chịu tải radial tinh khiết, được sử dụng rộng rãi cho hộp số nhỏ, công cụ điện cầm tay, cuộn dây căng dệt may, tự động hóa lỗ mù trượt bộ phận,van thủy lực vi mô và các bộ kết hợp cuối trục máy nông nghiệp nhẹ với giới hạn không gian quang cực nghiêm ngặt.

Fw (Đường kính bên trong của bộ kim):15 mm

Chiều kính bên ngoài D:21 mm

Chiều rộng tổng thể C:12 mm

Cấu trúc:Một hàng thông qua vòng bi kim cốc mở, không có vòng trong, giữ cuộn thép cacbon

Vật liệu:Vòng cuộn cốc và kim kéo GCr15 thép chứa crôm carbon cao

Phân khơi phóng xạ tiêu chuẩn:Khoảng cách thông thường CN

Mỡ tham chiếu giới hạn tốc độ xoay:15300 r/min

Dầu bôi trơn giới hạn tốc độ xoay:19100 r/min

Cần độ cứng trục phù hợp:HRC60?? 64 kết thúc tấm gương

Châm tối thiểu r:0.6 mm

Bảo vệ:Cả hai đầu mở hoàn toàn, không có lá chắn hoặc niêm phong cao su

Trọng lượng động Cr:8760 N

Trình tải tĩnh:11400 N

Giới hạn tải độ mệt mỏi Pu:1620 N

Trọng lượng ròng:00,0098 kg

Bảo vệ:Vệ chống bụi thép không tiếp xúc mỏng AS1 một mặt

Trọng lượng động Cr:8510 N

Trình tải tĩnh:11060 N

Giới hạn tải độ mệt mỏi Pu:1580 N

Trọng lượng ròng:0.0101 kg

Các bản vẽ kích thước đầy đủ và dữ liệu tải kỹ thuật đầy đủ của hai mô hình có sẵn theo yêu cầu của khách hàng.

1. Thiết kế gắn máy ép cốc kéo thép mỏng tích hợp, được ép trực tiếp vào lỗ can thiệp nhà không có các bộ phận cố định trục bổ sung, giảm số lượng thành phần và chi phí lao động lắp ráp
2. Ultra-mỏng đường kính cắt ngang giảm tối thiểu thiết bị đường kính chiếm đóng không gian, hoàn toàn đáp ứng các yêu cầu thiết kế cấu trúc truyền nhỏ gọn
3. Hai tùy chọn bảo vệ (mở / một tấm chắn kim loại AS1) bao gồm hai điều kiện làm việc khô phổ biến: môi trường khô cực sạch và xưởng khô với bụi thô thô
4. AS1 tấm chắn thép mỏng không tiếp xúc mang lại không mất ma sát thêm, sẽ không làm giảm tốc độ quay giới hạn trong khi chặn các hạt rắn lớn, khác với ma sát RS cao su
5. Phân phối cuộn kim dày đặc cung cấp độ cứng tâm tuyến và khả năng tải vượt trội, hoạt động liên tục ổn định ở tốc độ trung bình dưới tải cú sốc nhẹ bắt đầu-ngừng thường xuyên
6. Các tùy chọn có thể tùy chỉnh bao gồm tấm chắn kim loại AS2 hai mặt, niêm phong cao su RS đơn / đôi, độ trống quang C3 mở rộng, cốc kéo chống rỉ bằng thép không gỉ,Đánh dấu laser OEM và làm đầy mỡ chống mòn ở nhiệt độ cao

Hiệu quả đơn giản hóa các quy trình gia công lồng lỗ mù và kéo dài tuổi thọ của các tập hợp truyền tải cuối trục nhỏ gọn

Bộ xích cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn:

• Các hộp số giảm nhỏ, hộp truyền nhỏ, các bộ hỗ trợ cuối trục lỗ mù
• Công cụ điện cầm tay, máy mini vườn và các bộ phận di chuyển xoay nông nghiệp nhẹ
• Máy dệt vải, thiết bị in nhỏ, đơn vị cuộn trượt căng
• Các cơ chế trượt tuyến tính thu nhỏ tự động hóa và các thành phần định vị trục cam
• Máy chế biến khô nhỏ, thiết bị vi mô, bộ trượt xoay nhẹ
• Phụ tùng thay thế sau bán hàng cho thiết bị vòng bi cuộn kim cúp kéo mở đường kính bên trong 15mm

Giải pháp mang tải trọng phóng xạ cao hai tùy chọn lý tưởng cho thiết bị truyền tải công nghiệp nhỏ gọn trong môi trường khô

• 25 năm kinh nghiệm sản xuất vòng bi cuộn kim cúp kéo mở loạt HK chuyên nghiệp
• Hai mô hình hoàn toàn có thể thay đổi kích thước với vòng bi tiêu chuẩn quốc tế HK1512, dung sai kích thước và chỉ số hiệu suất tải phù hợp
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ các tấm chắn kim loại AS hai mặt, niêm phong cao su, vỏ thép không gỉ và tùy chỉnh độ trong đặc biệt
• Kiểm tra nghiêm ngặt toàn bộ quy trình: kiểm tra độ cứng nguyên liệu thô, chính xác rút cup sâu, độ kín của bộ phận chắn AS và thử nghiệm chu kỳ mệt mỏi tải năng động trước khi giao hàng
• Đội ngũ kỹ thuật vòng bi chuyên nghiệp cung cấp lỗ mù nhà chứa dung nạp nhiễu và phù hợp trục độ cứng hướng dẫn lắp đặt trong vòng 24 giờ
• Các dây chuyền lắp ráp sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn hàng không ưu đãi cho các nhà sản xuất thiết bị máy móc dài hạn

Chúng tôi tập trung vào hiệu suất áp dụng ổn định, chống bụi tốc độ cao và hợp tác lâu dài với các nhà mua công nghiệp toàn cầu

• Kiểm tra thành phần hóa học của nguyên liệu thô và độ cứng bề mặt của thép có lớp gốm GCr15
• Xác định sâu vẽ, cắt và chế biến hình thành cho tách mở bên ngoài được kéo tích hợp
• Quá trình xử lý nhiệt ở nhiệt độ liên tục để ổn định căng thẳng kim loại bên trong và tăng khả năng mòn bề mặt
• Kiểm tra hiệu suất toàn diện: đồng nhất độ độ trơn radial, sự nhất quán của bố trí cuộn kim, khả năng tải động / tĩnh và độ bền chống bụi của tấm chắn kim loại AS
• Kiểm tra bộ lăn đồng bộ và kiểm tra lại kích thước và ngoại hình riêng biệt cho mỗi mô hình trước khi đóng gói và vận chuyển chống rỉ sét

Mỗi lô vòng bi vượt qua thử nghiệm độ bền chu kỳ quay vòng đầy đủ để đảm bảo hoạt động vận hành tải radial nặng ổn định trong thiết bị xưởng khô

Nếu bạn cần chất lượng cao HK1512 loại mở và HK1512-AS1 tấm chắn kim loại đơn kéo cốc kim vòng bi cho hộp số nhỏ và thiết bị tự động hóa xử lý khô,gửi yêu cầu của bạn trực tiếp cho chúng tôi.

Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi nhanh chóng của nhà máy chính thức trong vòng 24 giờ
• Một đối với một lỗ mù, dung nạp nhiễu & khớp tham số độ cứng trục khớp hướng dẫn bởi các kỹ sư vòng bi chuyên nghiệp
• Các đề xuất giải pháp vòng bi tùy chỉnh bao gồm các biến thể kín AS2 và RS kín và các tùy chọn cốc kéo chống rỉa bằng thép không gỉ
• Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng bán lẻ hỗn hợp hai mô hình

Gửi số lượng mua yêu cầu của mỗi mô hình và thiết bị môi trường làm việc để có được báo giá chính thức chi tiết
