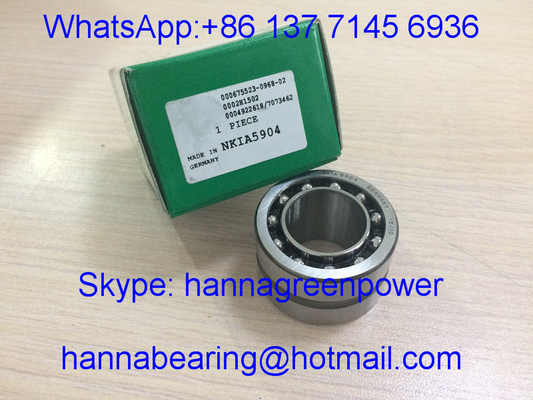

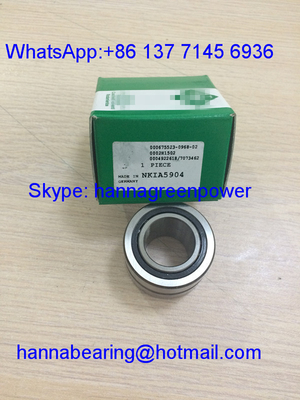

NKIA5904- XL / NKIA5904 Xấp xích góc liên lạc vòng bi / X - cuộc sống con lăn kim 20 * 37 * 23mm

1.Bản tổng quan sản phẩm

NKIA5904 và NKIA5904-XL là các vòng bi composite kim kết hợp tích hợp theo phép đo + vòng bi bóng tiếp xúc góc một chiều, kích thước tổng thể thống nhất lỗ bên trong d = 20mm, đường kính bên ngoài D = 37mm,tổng chiều rộng B=23mm, đường kính vòng tròn bên trong F = 25mm, chuồng tối thiểu r = 0,3mm.bóng thép tiếp xúc góc mang tải trọng đẩy trục đơn hướng, nhận ra vị trí trục tròn + trục đơn trong không gian cắt ngang mỏng hạn chế, thiết kế vòng bên trong có thể tách ra để dễ dàng lắp đặt và tháo rờiSKF 集....

• NKIA5904: Gói tổng hợp cơ bản tiêu chuẩn, hiệu suất tải tiêu chuẩn ổn định, hiệu quả về chi phí đối với thiết bị tác động ánh sáng tốc độ trung bình thông thường;
• NKIA5904-XL: Phiên bản tối ưu hóa nâng cấp XL X-life, nâng cao độ chính xác nghiền đường đua, phân loại các yếu tố cán đồng nhất, tăng khả năng chịu mệt mỏi và kéo dài tuổi thọ,phù hợp với các điều kiện hoạt động tốc độ cao chu kỳ dài liên tục.

Tất cả các vòng, cuộn kim và quả bóng thép đều sử dụng GCr15 mang thép làm nguội tổng thể; lồng thép dán tách các yếu tố cán đều nhau để tránh mài mòn do va chạm.Mở cả hai đầu thiết kế hỗ trợ bôi trơn nước tắm dầu với tiêu hao nhiệt tuyệt vời, chỉ chịu tải radial cộng với tải trục một chiều, được sử dụng rộng rãi cho hộp số nhỏ, bàn quay tự động hóa, trục cuộn dệt may,Máy đóng gói, bộ máy cam và thiết bị truyền tải nhỏ gọn với các hạn chế không gian tâm tuyến nghiêm ngặt.

2.Các thông số kỹ thuật

Các thông số tiêu chuẩn cơ bản thống nhất

Mở bên trong d: 20 mm
Độ kính bên ngoài D: 37 mm
Chiều rộng tổng thể B: 23 mm
Chiều kính đường đua vòng trong F: 25 mm
Châm tối thiểu r: 0,3 mm
Cấu trúc: Vòng xoắn kim kết hợp + vòng bi bóng tiếp xúc góc một chiều, vòng bên trong có thể tách, lồng thép dán
Vật liệu dây chuyền và dây chuyền: GCr15 thép chứa crôm carbon cao
Khoảng cách radial tiêu chuẩn: Khoảng cách thông thường CN, Khoảng cách mở rộng C3 có thể tùy chỉnh
Tốc độ tham chiếu: 14000 r/min
Tốc độ bôi trơn dầu giới hạn: 17200 r/min
Phạm vi nhiệt độ hoạt động: -20 °C ~ 110 °C
Trọng lượng ròng: 0,105 kg

NKIA5904

Trọng lượng quang động cơ bản Cr: 21600 N
Trọng lượng tâm tĩnh cơ bản C0r: 28000 N
Trọng lượng trục động cơ bản Ca: 3790 N
Trọng lượng trục tĩnh cơ bản C0a: 4210 N
Trọng lượng giới hạn mệt mỏi Pu quang: 3350 N
Đánh giá tuổi thọ: tuổi thọ thiết kế công nghiệp tiêu chuẩn

NKIA5904-XL

Trọng lượng quang động cơ bản Cr: 23700 N
Trọng lượng tâm tĩnh cơ bản C0r: 25500 N
Trọng lượng trục động cơ bản Ca: 4900 N
Trọng lượng trục tĩnh cơ bản C0a: 7400 N
Trọng lượng giới hạn mệt mỏi Pu quang: 4700 N
Đánh giá tuổi thọ: Phiên bản tối ưu hóa chống mệt mỏi dài tuổi thọ nâng cấp XL
Các bản vẽ kích thước đầy đủ, đường cong tải và dữ liệu thử nghiệm độ bền tốc độ cao của hai mô hình có sẵn theo yêu cầu của khách hàng.

3Ưu điểm chính

1. Tất cả trong một cấu trúc tổng hợp tích hợp, nhận ra tải trọng rạng + chức năng đặt vị trí trục duy nhất trong đường cắt rạng cực mỏng,tiết kiệm không gian thiết kế nhà và giảm tổng số lượng bộ bi
2. Hai lớp hiệu suất (tiêu chuẩn NKIA5904 / XL nâng cấp NKIA5904-XL) phù hợp với các điều kiện làm việc khác nhau: hoạt động gián đoạn chung và hoạt động tải trọng tốc độ cao chu kỳ dài liên tục
3. Cấu trúc vòng tròn bên trong có thể tách ra, lắp ráp và tháo rời tiện lợi trên trục, không có sự can thiệp tháo rời thiệt hại cho trục hoặc đường chạy vòng bi
4. Định dạng yếu tố cuộn kép: cuộn kim cung cấp khả năng mang vòng tròn tiếp xúc lớn, quả bóng tiếp xúc góc có khả năng chống lại lực đẩy trục một chiều để hạn chế dịch chuyển trục một bên của trục
5. Khởi mở thông qua cấu trúc chìm hoàn toàn trong dầu bôi trơn để làm mát đầy đủ, xoay ổn định tốc độ cao mà không bị hỏng ablation ở nhiệt độ cao trong hoạt động liên tục lâu
6. Tùy chọn tùy chỉnh: tấm chắn bụi kim loại Z đơn / đôi, niêm phong cao su RS, nâng cấp độ rõ ràng C3, độ chính xác cao P5, đánh dấu laser OEM, lấp mỡ đặc biệt nhiệt độ cao

Hiệu quả đơn giản hóa cấu trúc định vị truyền tải nhỏ gọn và giảm tỷ lệ thất bại rung động dịch chuyển trục của thiết bị

4Ứng dụng

Bộ vòng bi liên lạc góc kim kết hợp hai đặc điểm kỹ thuật NKIA5904 / NKIA5904-XL này phù hợp rộng rãi với thiết bị tự động hóa công nghiệp nhỏ gọn và trung bình:

• Các hộp số giảm tốc nhỏ, các tập hợp định vị trục tâm chiếu của trục đầu vào / đầu ra của hộp truyền tải nhỏ
• Bàn lập chỉ mục xoay tự động, cơ chế định vị xoay cam nhỏ hỗ trợ vòng bi
• Máy cuộn dây vải dệt, đơn vị hỗ trợ đẩy một chiều của cuộn dây vải nhỏ
• Thiết bị đóng gói thực phẩm, máy in nhẹ
• Các trục phụ trợ thủy lực vi mô, thiết bị y tế nhỏ, các thành phần định vị xoay nhẹ
• Phụ tùng thay thế thị trường phụ cho thiết bị mang kim tổng hợp trục trục một chiều 20mm

Giải pháp vòng bi vị trí nhỏ gọn hiệu suất kép lý tưởng cho máy quay công nghiệp không gian quang chiếu hẹp

5Tại sao chọn GQZ Bearing

• 25 năm chuyên nghiệp NKIA loạt kết hợp kim góc tiếp xúc kết hợp vòng bi sản xuất kinh nghiệm
• Hai mô hình có kích thước hoàn toàn tương thích với vòng bi tiêu chuẩn quốc tế NKIA5904, kích thước lắp đặt nhất quán và dung sai lắp ráp
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ các tấm chắn kim loại ZZ, niêm phong cao su RS, độ trong mở rộng C3 và nâng cấp độ chính xác cao
• Kiểm tra nghiêm ngặt toàn bộ quy trình: kiểm tra độ cứng nguyên liệu thô, phát hiện nghiền siêu chính xác đường đua,Kiểm tra đồng nhất phân loại các yếu tố cán và thử nghiệm chu kỳ mệt mỏi cao tốc trước khi giao hàng
• Nhóm kỹ thuật vòng bi hợp chất chuyên nghiệp cung cấp nhà ở & trục phù hợp dung nạp hướng dẫn lắp đặt trong vòng 24 giờ
• Các dây chuyền lắp ráp sản xuất hàng loạt ổn định với giá bán buôn hàng không ưu đãi cho các nhà sản xuất máy tự động hóa và máy dệt lâu dài

Chúng tôi tập trung vào thiết kế nhỏ gọn tiết kiệm không gian, hiệu suất tải tích hợp trục và trục ổn định và hợp tác chung lâu dài với các nhà mua thiết bị công nghiệp toàn cầu

6Kiểm soát chất lượng

• Kiểm tra thành phần hóa học của nguyên liệu thô và độ cứng bề mặt của thép có lớp gốm GCr15
• Xử lý xoắn chính xác, làm nóng và làm kết thúc siêu kết thúc gương đường đua cho các vòng bên trong và bên ngoài
• Điều trị nhiệt giảm căng thẳng ở nhiệt độ liên tục để ổn định hiệu suất chống biến dạng của vòng tròn dưới tải trọng xen kẽ trục quang kết hợp
• Kiểm tra hiệu suất khác biệt có mục tiêu: NKIA5904 thử nghiệm độ bền chu kỳ tiêu chuẩn, NKIA5904-XL thử nghiệm lão hóa nhanh chống mệt mỏi lâu dài
• Chuẩn bị cuộn kim và quả bóng thép, lắp ráp lồng thép đóng dấu và kiểm tra lại kích thước và ngoại hình đầy đủ cho mỗi mô hình trước khi đóng gói và vận chuyển dầu chống rỉ

Every batch of NKIA5904 series bearings passes full sampling high-speed reciprocating radial-axial combined load cycle test to guarantee stable long-term positioning operation inside compact transmission equipment

7- Nhận lời đề nghị ngay.

Nếu bạn cần tiêu chuẩn hiệu quả chi phí NKIA5904 và tuổi thọ cao nâng cấp NKIA5904-XL kết hợp kim góc tiếp xúc vật liệu kết hợp cho hộp số nhỏ và tự động hóa thiết bị định vị xoay,gửi yêu cầu của bạn trực tiếp cho chúng tôi.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi nhanh chóng của nhà máy chính thức trong vòng 24 giờ
• Hướng dẫn lắp đặt tham số dung sai phù hợp với lỗ và trục một-một bởi các kỹ sư vòng bi composite chuyên nghiệp
• Các đề xuất giải pháp vòng bi tùy chỉnh bao gồm tấm chắn kim loại kép ZZ và các biến thể RS niêm phong và các tùy chọn độ trong mở rộng C3
• Giá bán buôn trực tiếp tại nhà máy cạnh tranh cho các đơn đặt hàng bán lẻ hỗn hợp hai mô hình

Gửi số lượng mua yêu cầu của mỗi mô hình và thiết bị vận hành tốc độ & môi trường tải để có được báo giá chính thức chi tiết

8.FAQ

1. Q1: Sự khác biệt giữa NKIA5904 và NKIA5904-XL là gì?
   A1: Kích thước cài đặt bên ngoài hoàn toàn giống nhau; NKIA5904 là phiên bản cơ bản tiêu chuẩn cho thiết bị tốc độ trung bình gián đoạn;NKIA5904-XL là mô hình tối ưu hóa tuổi thọ cao hơn với tải trọng giới hạn mệt mỏi cao hơn, thích hợp cho hoạt động liên tục 24h ở tốc độ cao.
2. Q2: Các loại tải trọng nào có thể chịu được của vòng bi composite NKIA?
   A2: Nó có thể chịu tải trọng tâm tuyến nặng đồng thời với tải lực đẩy trục một chiều, không thể chịu tải trọng trục hai chiều; chọn loạt NKIB nếu yêu cầu định vị trục hai chiều.
3. Q3: Lợi thế của thiết kế vòng bên trong có thể tách là gì?
   A3: Vòng bên trong có thể được lắp đặt riêng biệt trên trục đầu tiên, sau đó vòng bên ngoài với kim và bộ hợp thành quả bóng được nhấn vào lồng,Giảm đáng kể khó khăn lắp ráp và tránh trầy xước vòng bi trong quá trình lắp đặt.
