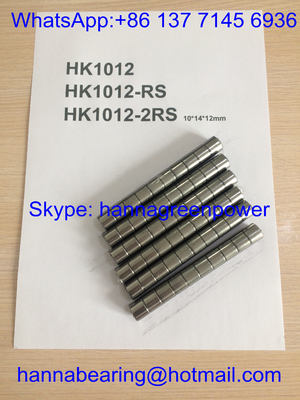

HK101412 / HK1012 / HK1012-RS / HK1012-2RS Xét Cup Needle Roller Bearing với niêm phong 10 * 14 * 12mm

1. Tổng quan sản phẩm

HK101412, HK1012, HK1012-RS và HK1012-2RS là các loại vòng bi kim dạng cốc kéo một dãy, hở, không có vòng trong, đường kính ngoài tiêu chuẩn D=14mm, đường kính trong cụm kim Fw=10mm, khác nhau về chiều rộng, cách bố trí kim và cấu hình phớt. Dòng HK sử dụng cốc ngoài bằng thép mỏng dập nguyên khối, ép trực tiếp vào lỗ lắp ghép của vỏ máy mà không cần vòng chặn hay ống định vị, giúp đơn giản hóa công việc lắp ráp.

• HK1012: Loại hở tiêu chuẩn rộng 12mm không có phớt cao su, tản nhiệt tốt cho môi trường sản xuất trong nhà khô ráo, sạch sẽ;
• HK1012-RS: Phớt cao su tiếp xúc môi NBR một môi, rộng 12mm, ngăn bụi nhẹ và hơi ẩm cho xưởng ít ô nhiễm;
• HK1012-2RS: Phớt cao su RS hai mặt, rộng 12mm, cách ly hoàn toàn bụi và hơi ẩm cho điều kiện làm việc khắc nghiệt, bụi bẩn, ẩm ướt;
• HK101412: Bố trí kim dày đặc, rộng 12mm, diện tích tiếp xúc lớn hơn để nâng cao khả năng chịu tải hướng tâm động và tĩnh cho thiết bị chịu tải trọng va đập trung bình nặng.

Lồng thép mỏng dập định vị các kim dày đặc đều nhau để đạt được khả năng chịu tải hướng tâm cực cao trong tiết diện hướng tâm cực hẹp. Bề mặt trục lắp ghép phải được tôi cứng đến HRC60–64 và đánh bóng gương để làm mặt lăn trong. Dòng này chỉ chịu tải hướng tâm thuần túy, được sử dụng rộng rãi cho hộp số mini, dụng cụ điện cầm tay, con lăn căng chỉ dệt may, bộ phận trượt tự động hóa, van thủy lực vi mô và các cụm truyền động máy nông nghiệp nhẹ có giới hạn không gian hướng tâm nghiêm ngặt.

2. Thông số kỹ thuật

Thông số tiêu chuẩn cơ bản

Fw (Đường kính trong cụm kim): 10 mm
Đường kính ngoài D: 14 mm
Chiều rộng tổng thể C: 12 mm
Cấu trúc: Vòng bi kim dạng cốc kéo hở một dãy, không có vòng trong, lồng kim bằng thép dập
Vật liệu: Cốc kéo & kim GCr15 thép hợp kim crom cacbon cao
Khe hở hướng tâm tiêu chuẩn: CN khe hở thông thường
Tốc độ giới hạn quay với mỡ bôi trơn: 19500 vòng/phút
Tốc độ giới hạn quay với dầu bôi trơn: 24800 vòng/phút
Độ cứng trục lắp ghép yêu cầu: HRC60–64 đánh bóng gương
Bavia tối thiểu r: 0.4 mm

HK1012

Phớt: Hở hai đầu không có phớt cao su
Tải trọng động Cr: 4920 N
Tải trọng tĩnh Cor: 6350 N
Giới hạn tải trọng mỏi Pu: 1080 N
Trọng lượng tịnh: 0.0036 kg

HK1012-RS

Phớt: Phớt chắn bụi cao su tiếp xúc NBR một mặt RS
Tải trọng động Cr: 4680 N
Tải trọng tĩnh Cor: 6090 N
Giới hạn tải trọng mỏi Pu: 1030 N
Trọng lượng tịnh: 0.0038 kg

HK1012-2RS

Phớt: Phớt chắn bụi cao su tiếp xúc NBR hai mặt 2RS
Tải trọng động Cr: 4450 N
Tải trọng tĩnh Cor: 5780 N
Giới hạn tải trọng mỏi Pu: 980 N
Trọng lượng tịnh: 0.0040 kg

HK101412

Phớt: Hở hai đầu, cấu trúc chịu tải nặng với kim dày đặc
Tải trọng động Cr: 5750 N
Tải trọng tĩnh Cor: 7420 N
Giới hạn tải trọng mỏi Pu: 1210 N
Trọng lượng tịnh: 0.0041 kg
Bản vẽ kích thước đầy đủ và dữ liệu tải trọng kỹ thuật chi tiết của bốn mẫu có sẵn theo yêu cầu của khách hàng.

3. Ưu điểm chính

1. Thiết kế cốc kéo bằng thép mỏng nguyên khối lắp ghép bằng cách ép, ép trực tiếp vào lỗ lắp ghép của vỏ máy mà không cần các bộ phận cố định trục bổ sung, giảm số lượng linh kiện và chi phí nhân công lắp ráp
2. Tiết diện hướng tâm siêu mỏng giúp giảm đáng kể không gian chiếm dụng hướng tâm của thiết bị, đáp ứng hoàn hảo các yêu cầu thiết kế cấu trúc truyền động nhỏ gọn, thu nhỏ
3. Bốn biến thể cấu trúc tùy chọn (hở / phớt đơn RS / phớt đôi 2RS / chịu tải nặng dày) bao phủ tất cả các điều kiện làm việc phổ biến: môi trường khô ráo sạch sẽ, hơi bụi, bụi ẩm nặng và tải trọng va đập trung bình nặng
4. Bố trí kim dày đặc mang lại độ cứng hướng tâm và khả năng chịu tải vượt trội, hoạt động ổn định liên tục ở tốc độ trung bình dưới tải trọng va đập xen kẽ khởi động-dừng thường xuyên
5. Lồng thép dập nhẹ đảm bảo định hướng kim đồng đều, tổn thất ma sát thấp và tản nhiệt hiệu quả cho hoạt động thiết bị không ngừng nghỉ trong chu kỳ dài
6. Các tùy chọn tùy chỉnh bao gồm khe hở hướng tâm C3 lớn hơn, cốc kéo bằng thép không gỉ chống gỉ, đánh dấu laser OEM và đổ đầy mỡ chịu nhiệt độ cao

Đơn giản hóa hiệu quả các quy trình gia công vỏ máy và kéo dài tuổi thọ của các cụm truyền động đầu trục nhỏ gọn

4. Ứng dụng

Bộ vòng bi kim dạng cốc kéo hở đa thông số HK101412 / HK1012 / HK1012-RS / HK1012-2RS này được kết hợp rộng rãi cho các thiết bị công nghiệp nhẹ và trung bình nhỏ gọn sau:

• Hộp số giảm tốc mini, các cụm đỡ trục quay hộp số truyền động nhỏ
• Dụng cụ điện cầm tay, máy móc mini làm vườn và các bộ phận quay chuyển động nhẹ của máy nông nghiệp
• Máy dệt, máy in nhỏ, các bộ phận con lăn trượt căng
• Cơ cấu trượt tuyến tính mini tự động hóa và các bộ phận định vị trục cam
• Van điều khiển thủy lực nhỏ, các cụm trượt quay nhẹ của bơm nước vi mô
• Phụ tùng thay thế hậu mãi cho thiết bị vòng bi kim dạng cốc kéo hở đường kính trong 10mm

Giải pháp vòng bi chịu tải hướng tâm đa tùy chọn lý tưởng cho thiết bị truyền động công nghiệp có không gian hướng tâm hẹp

5. Tại sao chọn vòng bi GQZ

• 25 năm kinh nghiệm sản xuất chuyên nghiệp vòng bi kim dạng cốc kéo hở dòng HK
• Bốn mẫu có thể thay thế hoàn toàn về kích thước với vòng bi dòng HK10 tiêu chuẩn quốc tế, dung sai kích thước và chỉ số hiệu suất tải trọng nhất quán
• Dịch vụ tùy chỉnh OEM & ODM hoàn chỉnh hỗ trợ tùy chỉnh khe hở đặc biệt và vỏ thép không gỉ
• Kiểm tra nghiêm ngặt toàn bộ quy trình: kiểm tra độ cứng nguyên liệu, độ chính xác kéo sâu cốc, độ kín phớt và kiểm tra chu kỳ mỏi tải trọng động trước khi giao hàng
• Đội ngũ kỹ sư vòng bi chuyên nghiệp cung cấp hướng dẫn lắp đặt dung sai vỏ máy và độ cứng trục lắp ghép trong vòng 24 giờ
• Dây chuyền sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn ưu đãi cho các nhà sản xuất thiết bị máy móc dài hạn

Chúng tôi tập trung vào hiệu suất ép ổn định, khả năng chống bụi đáng tin cậy và hợp tác cùng có lợi lâu dài với người mua công nghiệp toàn cầu

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng bề mặt của thép hợp kim crom GCr15
• Gia công kéo sâu, cắt tỉa và tạo hình chính xác cho cốc kéo hở nguyên khối
• Quy trình xử lý nhiệt ở nhiệt độ không đổi để ổn định ứng suất kim loại bên trong và tăng cường khả năng chống mài mòn bề mặt
• Kiểm tra hiệu suất toàn diện: độ đồng đều khe hở hướng tâm, độ nhất quán bố trí kim, khả năng chịu tải trọng động/tĩnh và độ bền chống bụi của phớt RS/2RS
• Kiểm tra cụm kim đồng đều và kiểm tra lại kích thước & ngoại hình riêng cho từng mẫu trước khi đóng gói chống gỉ và vận chuyển

Mỗi lô vòng bi đều trải qua bài kiểm tra độ bền chu kỳ lặp lại lấy mẫu đầy đủ để đảm bảo hoạt động liên tục dưới tải trọng hướng tâm nặng ổn định

7. Nhận báo giá ngay

Nếu bạn cần vòng bi kim dạng cốc kéo hở HK1012 chất lượng cao, phớt đơn HK1012-RS, phớt đôi HK1012-2RS và vòng bi kim dạng cốc kéo chịu tải nặng dày HK101412 cho hộp số mini và thiết bị dụng cụ điện, hãy gửi yêu cầu của bạn trực tiếp cho chúng tôi.
Bạn sẽ nhận được đầy đủ các dịch vụ hỗ trợ chuyên nghiệp sau khi gửi yêu cầu:

• Phản hồi báo giá chính thức từ nhà máy nhanh chóng trong vòng 24 giờ
• Hướng dẫn thông số dung sai vỏ máy và độ cứng trục lắp ghép phù hợp từ các kỹ sư vòng bi chuyên nghiệp, một kèm một
• Đề xuất giải pháp vòng bi tùy chỉnh bao gồm các tùy chọn cốc kéo chống gỉ bằng thép không gỉ
• Giá bán buôn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng số lượng lớn kết hợp bốn mẫu

Gửi số lượng mua yêu cầu của mỗi mẫu và môi trường làm việc của thiết bị để nhận báo giá chính thức chi tiết
