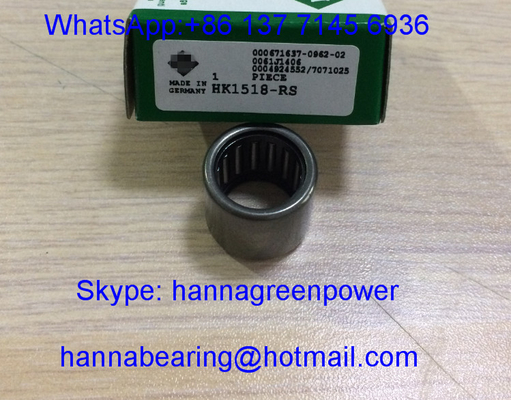

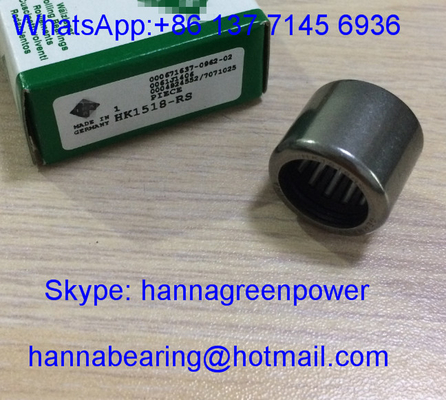

HK1518 / HK1518-RS Ống xách kim / HK1518RS Ống xách cốc kéo với đầu mở 15x21x18mm

1. Tổng quan sản phẩm

HK1518, HK1518-RS và HK1518RS là vòng bi kim dạng cốc rút một dãy, hở, không có vòng trong, có kích thước lõi tiêu chuẩn Fw=15mm đường kính trong con lăn, đường kính ngoài D=21mm, chiều rộng tổng thể C=18mm. Dòng HK sử dụng cốc ngoài bằng thép mỏng dập nguyên khối có cấu trúc hở xuyên suốt, được ép trực tiếp vào lỗ lắp ghép có độ dôi của vỏ máy, không cần phụ kiện cố định bổ sung.

• HK1518: Loại hở cơ bản không có phớt cao su, tản nhiệt tuyệt vời, phù hợp với môi trường làm việc trong nhà sạch sẽ, khô ráo;
• HK1518-RS / HK1518RS: Hai mã hiệu khác nhau cho cùng một loại vòng bi có phớt cao su NBR một môi, phớt RS được lắp ở một bên để ngăn bụi mịn, chất lỏng gia công và độ ẩm nhẹ cho các xưởng sản xuất bị ô nhiễm nhẹ.

Vỏ thép dập định hình giữ cho các con lăn kim được sắp xếp đều đặn, tạo ra khả năng chịu tải hướng tâm cực cao trong tiết diện hướng tâm cực hẹp. Bề mặt trục lắp ghép phải được tôi cứng đến HRC60–64 với độ siêu hoàn thiện gương để làm đường lăn trong. Dòng sản phẩm này chỉ chịu tải hướng tâm thuần túy, được sử dụng rộng rãi cho hộp số thu nhỏ, dụng cụ điện cầm tay, con lăn căng sợi dệt, các bộ phận trượt quay tự động, van thủy lực vi mô và các cụm truyền động máy nông nghiệp nhẹ có không gian lắp đặt hướng tâm hạn chế.

Nhận báo giá trong vòng 24 giờ cho dự án của bạn

2. Thông số kỹ thuật

Thông số cơ bản tiêu chuẩn

Fw (Đường kính trong cụm kim): 15 mm
Đường kính ngoài D: 21 mm
Chiều rộng tổng thể C: 18 mm
Cấu trúc: Vòng bi kim dạng cốc rút hở xuyên suốt một dãy, không có vòng trong, vỏ thép dập
Vật liệu: Cốc rút & con lăn kim thép hợp kim crôm cacbon cao GCr15
Khe hở hướng tâm tiêu chuẩn: CN khe hở thông thường
Tốc độ giới hạn quay với mỡ bôi trơn tham khảo: 15000 vòng/phút
Tốc độ giới hạn quay với bôi trơn dầu: 18800 vòng/phút
Độ cứng trục lắp ghép yêu cầu: HRC60–64 siêu hoàn thiện gương
Vát mép tối thiểu r: 0.6 mm

HK1518

Phớt: Hở hai đầu, không có phớt cao su
Tải động Cr: 11300 N
Tải tĩnh Cor: 14700 N
Giới hạn tải mỏi Pu: 2010 N
Trọng lượng tịnh: 0.0145 kg

HK1518-RS / HK1518RS

Phớt: Phớt chắn bụi cao su NBR tiếp xúc RS một mặt, hai mã số cho cùng một cấu trúc phớt
Tải động Cr: 10950 N
Tải tĩnh Cor: 14250 N
Giới hạn tải mỏi Pu: 1950 N
Trọng lượng tịnh: 0.0149 kg
Bản vẽ kích thước đầy đủ và dữ liệu tải kỹ thuật đầy đủ của ba mẫu có sẵn theo yêu cầu của khách hàng.

3. Ưu điểm chính

1. Thiết kế ép cốc rút thép mỏng nguyên khối, ép trực tiếp vào lỗ lắp ghép có độ dôi của vỏ máy mà không cần vòng chặn hay ống định vị, giảm chi phí phụ tùng lắp ráp và nhân công
2. Tiết diện hướng tâm siêu mỏng giảm thiểu không gian chiếm dụng hướng tâm của thiết bị, hoàn toàn phù hợp với yêu cầu thiết kế cấu trúc truyền động nhỏ gọn, thu nhỏ
3. Hai tùy chọn cấu trúc (hở / có phớt RS đơn) bao phủ các điều kiện làm việc phổ biến: môi trường sản xuất sạch khô và môi trường ẩm ướt, bụi bẩn; HK1518-RS và HK1518RS là sản phẩm có phớt giống hệt nhau với các tiêu chuẩn đánh dấu khác nhau
4. Sự sắp xếp các con lăn kim dày đặc mang lại độ cứng hướng tâm vượt trội và khả năng chịu tải nặng, hoạt động ổn định liên tục ở tốc độ trung bình dưới tải trọng va đập nhẹ khởi động/dừng thường xuyên
5. Vỏ thép dập nhẹ đảm bảo dẫn hướng con lăn đồng đều, tổn thất ma sát thấp và tản nhiệt hiệu quả cho hoạt động thiết bị không ngừng nghỉ trong chu kỳ dài
6. Các tùy chọn tùy chỉnh bao gồm phớt composite 2RS hai mặt, khe hở hướng tâm C3 lớn hơn, cốc rút chống gỉ bằng thép không gỉ, đánh dấu laser OEM và đổ đầy mỡ chịu mài mòn nhiệt độ cao
   Đơn giản hóa hiệu quả các quy trình gia công vỏ máy và kéo dài tuổi thọ của các cụm truyền động đầu trục nhỏ gọn

4. Ứng dụng

Bộ vòng bi kim dạng cốc rút hở đa thông số HK1518 / HK1518-RS / HK1518RS này được sử dụng rộng rãi cho các thiết bị công nghiệp nhỏ và trung bình gọn nhẹ sau:

• Hộp số giảm tốc thu nhỏ, các cụm trục quay hộp số truyền động nhỏ
• Dụng cụ điện cầm tay, máy móc mini làm vườn và các bộ phận quay nhẹ của máy nông nghiệp
• Máy dệt, các bộ phận con lăn trượt căng của thiết bị in nhỏ
• Cơ cấu trượt tuyến tính thu nhỏ tự động và các bộ phận định vị trục cam
• Van điều khiển thủy lực nhỏ, các cụm trượt quay nhẹ của bơm nước vi mô
• Phụ tùng thay thế hậu mãi cho thiết bị vòng bi kim dạng cốc rút hở có đường kính trong 15mm

Giải pháp vòng bi tải hướng tâm cao đa tùy chọn lý tưởng cho thiết bị truyền động công nghiệp có không gian hướng tâm hẹp

5. Tại sao chọn Vòng bi GQZ

• 25 năm kinh nghiệm chuyên nghiệp sản xuất vòng bi kim dạng cốc rút hở dòng HK
• Ba mẫu hoàn toàn có thể thay thế kích thước với vòng bi dòng HK15 tiêu chuẩn quốc tế, dung sai kích thước và chỉ số hiệu suất tải nhất quán
• Dịch vụ tùy chỉnh OEM & ODM đầy đủ hỗ trợ niêm phong hai mặt, vỏ thép không gỉ và tùy chỉnh khe hở đặc biệt
• Kiểm tra nghiêm ngặt toàn quy trình: kiểm tra độ cứng nguyên liệu, độ chính xác kéo sâu cốc rút, độ kín phớt và thử nghiệm chu kỳ mỏi tải động trước khi giao hàng
• Đội ngũ kỹ sư vòng bi chuyên nghiệp cung cấp hướng dẫn dung sai vỏ máy và độ cứng trục lắp ghép trong vòng 24 giờ
• Dây chuyền lắp ráp sản xuất hàng loạt quy mô lớn ổn định với giá bán buôn ưu đãi cho các nhà sản xuất thiết bị máy móc dài hạn

Chúng tôi tập trung vào hiệu suất ép ổn định, khả năng chống bụi đáng tin cậy và hợp tác cùng có lợi lâu dài với người mua công nghiệp toàn cầu

6. Kiểm soát chất lượng

• Kiểm tra thành phần hóa học và độ cứng bề mặt của thép hợp kim crôm GCr15
• Gia công kéo sâu, cắt tỉa và tạo hình chính xác cho cốc rút hở nguyên khối
• Quy trình xử lý nhiệt ở nhiệt độ không đổi để ổn định ứng suất kim loại bên trong và tăng cường khả năng chống mài mòn bề mặt
• Kiểm tra hiệu suất toàn diện: độ đồng đều khe hở hướng tâm, độ nhất quán sắp xếp con lăn kim, khả năng chịu tải động/tĩnh và độ bền chống bụi của phớt RS
• Kiểm tra lắp ráp con lăn đồng đều và kiểm tra lại kích thước & ngoại hình riêng cho từng mẫu trước khi đóng gói chống gỉ và vận chuyển

Mỗi lô vòng bi đều trải qua thử nghiệm độ bền chu kỳ lặp lại lấy mẫu đầy đủ để đảm bảo hoạt động liên tục chịu tải hướng tâm nặng ổn định

7. Yêu cầu báo giá ngay

Nếu bạn cần vòng bi kim dạng cốc rút hở loại HK1518 chất lượng cao, loại HK1518-RS & HK1518RS có phớt đơn cho thiết bị hộp số thu nhỏ và dụng cụ điện, vui lòng gửi yêu cầu của bạn trực tiếp cho chúng tôi.
Bạn sẽ nhận được dịch vụ hỗ trợ chuyên nghiệp đầy đủ sau khi gửi yêu cầu:

• Phản hồi báo giá chính thức từ nhà máy nhanh chóng trong vòng 24 giờ
• Hướng dẫn tham số dung sai vỏ máy và độ cứng trục lắp ghép một kèm một bởi các kỹ sư vòng bi chuyên nghiệp
• Đề xuất giải pháp vòng bi tùy chỉnh bao gồm các biến thể có phớt RS kép và tùy chọn cốc rút chống gỉ bằng thép không gỉ
• Giá bán buôn số lượng lớn trực tiếp từ nhà máy cạnh tranh cho các đơn hàng số lượng lớn kết hợp ba mẫu

Gửi số lượng mua yêu cầu của mỗi mẫu và môi trường làm việc của thiết bị để nhận báo giá chính thức chi tiết

8. Câu hỏi thường gặp

Q1: Sự khác biệt giữa HK1518-RS và HK1518RS là gì?
A1: Hai mã số tương ứng với cùng một loại vòng bi kim có phớt RS một môi, chỉ khác nhau về định dạng ghi nhãn công nghiệp, kích thước và hiệu suất hoàn toàn nhất quán.
Q2: Đặc điểm cốt lõi của vòng bi kim dạng cốc rút dòng HK là gì?
A2: Cốc ngoài bằng thép mỏng xuyên suốt, lắp ghép bằng cách ép mà không cần vòng chặn bổ sung, kích thước hướng tâm siêu nhỏ gọn cho cấu trúc truyền động mini.
Q3: Vòng bi dòng HK có thể hoạt động mà không cần trục tôi cứng và mài bóng không?
A3: Không khuyến khích. Bề mặt tiếp xúc của trục lắp ghép phải đạt độ cứng tôi HRC60–64 với độ siêu hoàn thiện gương để làm đường lăn trong và tránh mài mòn vòng bi nhanh chóng.
